北京科颉贸易有限公司

认证：	CE	自动化：	全自动
种类：	金属切割机	电源电压：	220V
切割方式：	刀片	型号：	HBM-45 NC
商标：	sunrise	包装：	木箱
重量：	880KG	尺寸：	1340X760X1185mm
产量：	5000

数控多功能母线加工机HBM-45NC

液压金属弯曲机具有:

高质量高可靠性的机器。
具有切断,弯曲,冲孔,校直多种功能。
液压油缸行程控制精度±0.1mm。
容易操作计算机控制程序。
可精准控制弯曲角度。
具有长度控制装置。
NC控制长度定位器(此品为选购产品)。

?

控制接口操作界面，可视化操作容易

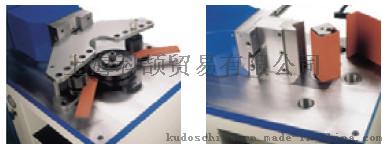

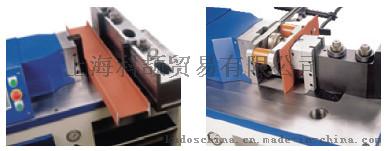

多种加工示例图：

?	?	?	?
?长度定位控制，控制长度一米	薄铁板多种V形弯曲	厚板弯曲，母线200x13mm	切断模具170x13mm
?	?	?	?
?平弯模具50x12mm-->90度	?钢管弯曲模 2“-->90度	冲孔头	H字钢整直

规格及详细参数：

?

型号	HBM-45	HBM-45NC	HBM-75	HBM-75NC
出力	40ton		75ton
活塞行程	250mm		350mm
前进速度(低速)	28.5mm/sec		28.6mm/sec
前进速度(高速)	9.6mm/sec		7.4mm/sec
活塞复位速度	14.5mm/sec		9.9mm/sec
轴固定孔	直径83mmx1 直径58mmx3		直径118mmx1 直径83mmx3
弯曲高度	200mm		300mm
弯曲能力(铁板)	200mmx12mm		300mmx12mm
NC长度定位器	no	1016mm	no	1016mm
选购项
HBM-P 冲孔工具能力(铁板)	?30mm x 9mm (铜板 ?30x12mm)		?30mm x 15mm (铜板?30x20mm)
HBM-C 切断能力(铁板)	170mm x 12mm (铜板 170mm x 13mm)		170mm x 16mm (铜板 170 x 20mm)
HBM-PB 铁管弯曲能力(90度弯曲)	?3/8”~2”
HBM-HB H钢校直能力	200mm		300mm
HBM-EB 平弯能力	50 x 12mm
工作台高度	930mm		950mm
电动机	5HP		7.5HP
工作电压	220V AC 50HZ
净重	880kg	1010kg	1880kg	2010kg
尺寸	1340x760x1185mm	1340x2015x1185mm	1780x910x1250mm	1780x2155x1250mm

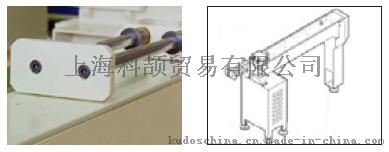

?一米NC自动长度定位器：

行程1016mm，经由彩色触控屏操作设定，可自动跟随主液压油缸动作或是采用手动控制，高效率行程控制，控制精度正负0.1mm提高机器工作效率。当开始弯曲时自动复位，行程为1016mm。

?
